Cos'è l'inserimento cieco a doppia porta

Nei dispositivi intelligenti di oggi, gli utenti possono sentire parole sempre più alla moda, tra cui la parola "spina cieca" significa che gli utenti possono inserirli e connettersi con successo senza distinguere attentamente l'interfaccia quando la utilizzano.Non appena viene menzionato questo termine, le persone hanno la sensazione che sia indistinguibile dalla porta USB-C.Perciò,YIIKOOspiegherà cos'è un plug cieco a doppia porta dal punto di vista di una porta USB e analizzerà il principio di una connessione riuscita.

DdiversoUSB Porti

USB (Universal Serial Bus) è uno standard di bus seriale, ovvero una specifica tecnica per le interfacce di ingresso e uscita.Finora, i principali tipi di porte USB sul mercato includono Micro-USB, USB-A e USB-C.

Porta micro USB

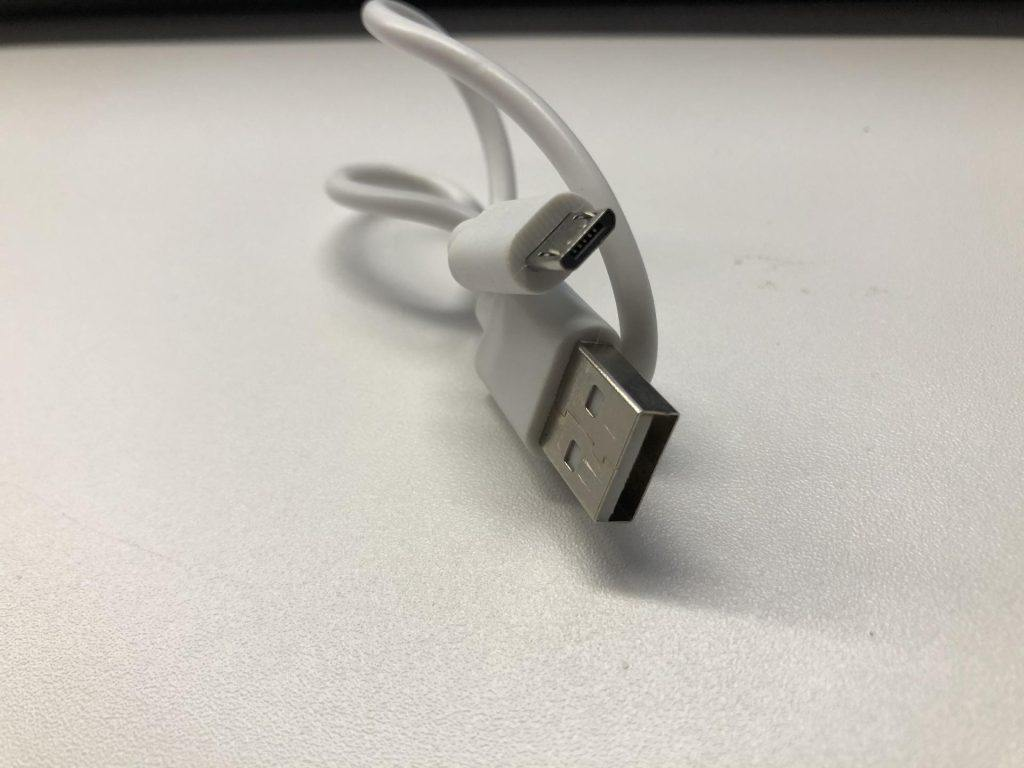

I vecchi utenti devono sapere che la cover posteriore del precedente telefono cellulare è progettata per essere staccabile e sostituire la batteria.Sebbene l'interfaccia USB-C abbia gradualmente sostituito l'interfaccia Micro-USB sugli attuali telefoni Android, è innegabile che Micro-USB sia ancora l'interfaccia con il maggior numero di riserve.La forma dell'interfaccia Micro-USB è simile a quella di un trapezio e non supporta l'inserimento fisico cieco.

I normali cavi Micro-USB 2.0 hanno generalmente 4 pin all'interno, tra cui Vbus viene utilizzato per la trasmissione di energia, GND viene utilizzato per la messa a terra, D+ e D- vengono utilizzati per la trasmissione dei dati;la corrente di trasporto massima di Micro-USB è 2 A entro l'intervallo di sicurezza, poiché il cavo Micro-USB è appositamente progettato e i contatti extra presenti in esso vengono utilizzati per far passare una corrente maggiore per garantire la sicurezza.Inoltre, MiNi-USB, porta maschio Micro USB 3.0 tipo b, ecc. non verranno discussi qui.

Porta USB-A

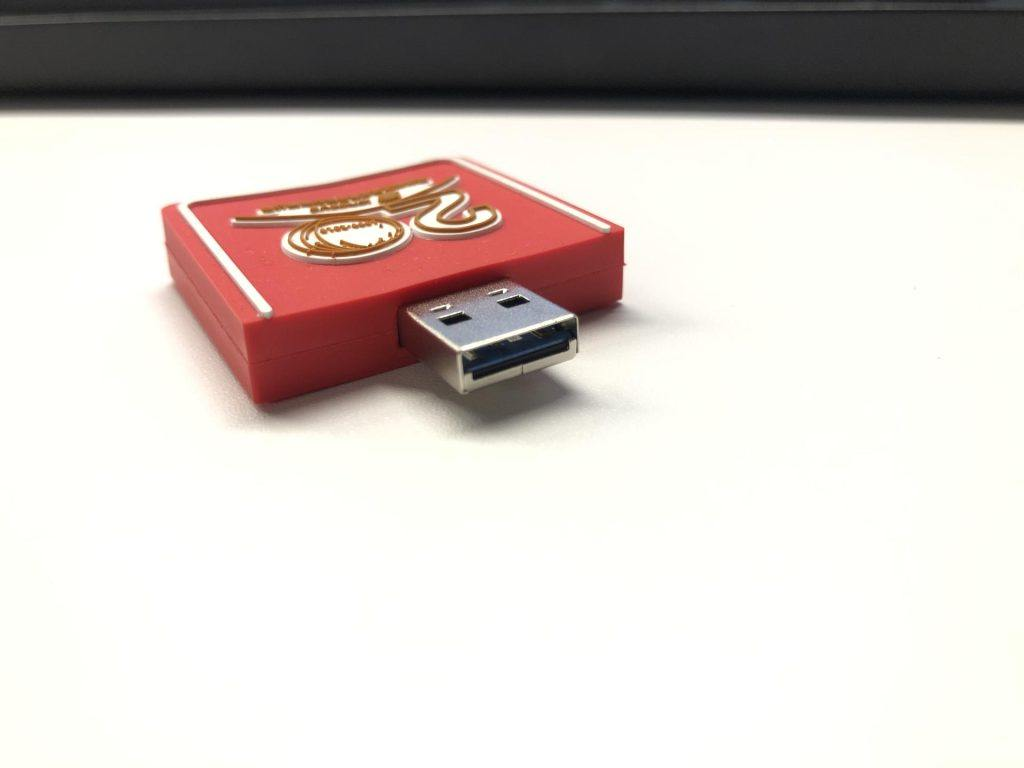

USB-A è un design tradizionale della porta host USB, più comunemente presente su schede madri di computer, dischi U o porte di caricabatterie, ecc., ed è uno dei dispositivi più facilmente identificabili;è anche uno standard di bus esterno, utilizzato principalmente per regolare la connessione tra computer e la connessione e la comunicazione di dispositivi esterni.La porta USB-A ha un nucleo in gomma all'interno, simile a un design rettangolare, e non supporta l'inserimento fisico cieco.

Le normali porte USB-A hanno generalmente 4 pin interni, tra cui il bus V viene utilizzato per la trasmissione di energia, GND viene utilizzato per la messa a terra e D+ e D- vengono utilizzati per la trasmissione dei dati;sono ancora utilizzati nelle porte del caricabatterie o nelle porte dei cavi USB-A e molti produttori hanno progettato appositamente i pin interni di USB-A.I contatti extra visualizzati supportano i propri pin di identificazione del protocollo privato o svolgono altre funzioni, quindi non darò troppo spazio per spiegarli qui.

Porta USB-C

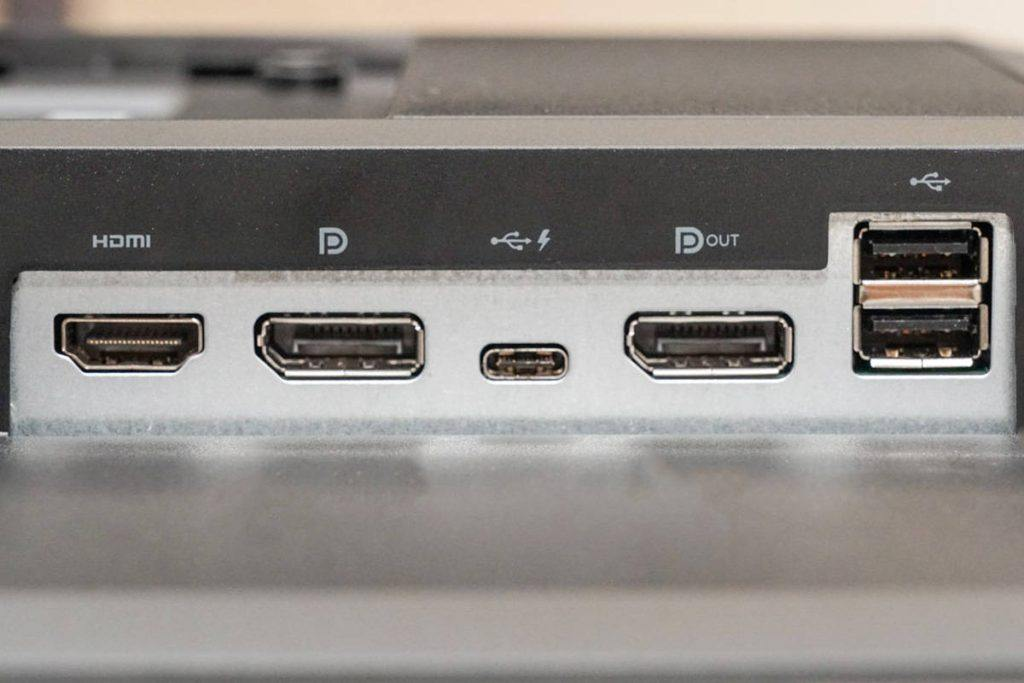

Gli utenti che utilizzano dispositivi con porta USB-C sanno fondamentalmente che ci sono 4 coppie di linee diramate TX/RX all'interno della porta USB-C, 2 coppie di USBD+/D-, una coppia di SBU, 2 CC e 4 VBUS e 4 fili di terra, il pin completo è di 24 pin, 12 pin su e giù.E dal rilascio della specifica USB-C nel 2014, molti nuovi dispositivi 3C come dispositivi mobili Android, laptop, desktop e persino console di gioco hanno iniziato a utilizzare questa porta di connessione.

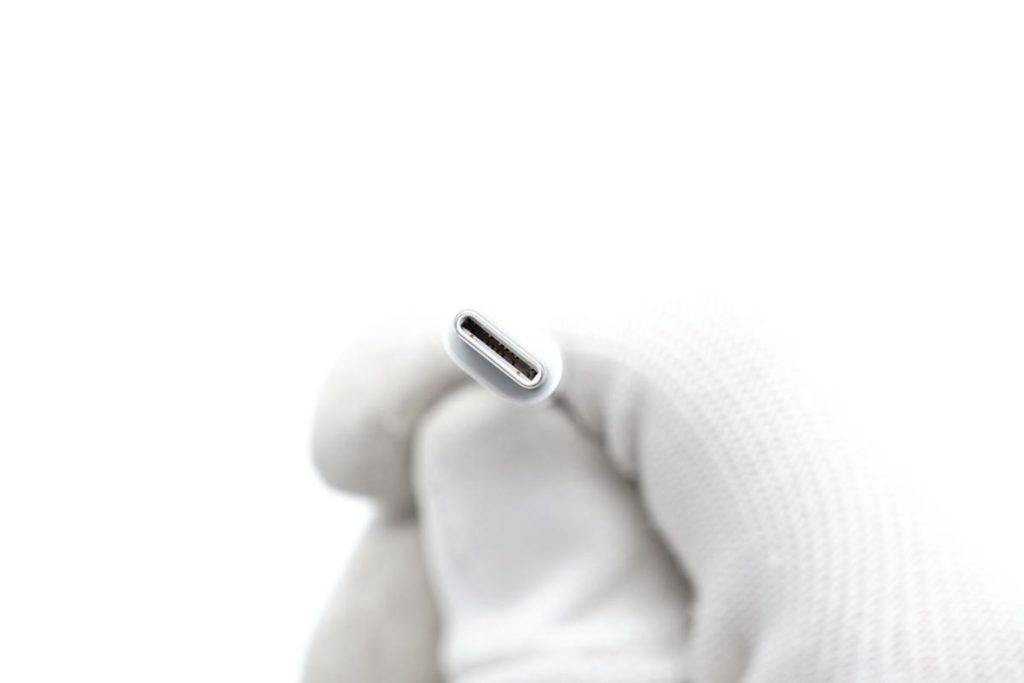

L'immagine sopra mostra la vista interna della presa USB-C.Si può vedere che il collegamento cieco deve consumare il doppio dei cavi e dei componenti elettrici.

L'associazione USB-IF stabilisce chiaramente che la porta USB-C montata sul dispositivo intelligente abbia 24 pin completi.

In secondo luogo, grazie al design funzionale della testa maschio della porta USB-C, gli utenti vedranno che il numero di pin interni della testa maschio della porta del cavo USB-C con specifiche diverse è diverso, in modo da realizzare diverse funzioni come la ricarica, trasmissione dati ed espansione video.

Utilizzo della porta USB-C

Grazie alla facilità d'uso e alla versatilità della porta USB-C e alle dimensioni ridotte delle specifiche dell'interfaccia, è apparsa rapidamente sulle porte di trasmissione, alimentazione e altre porte delle principali apparecchiature.

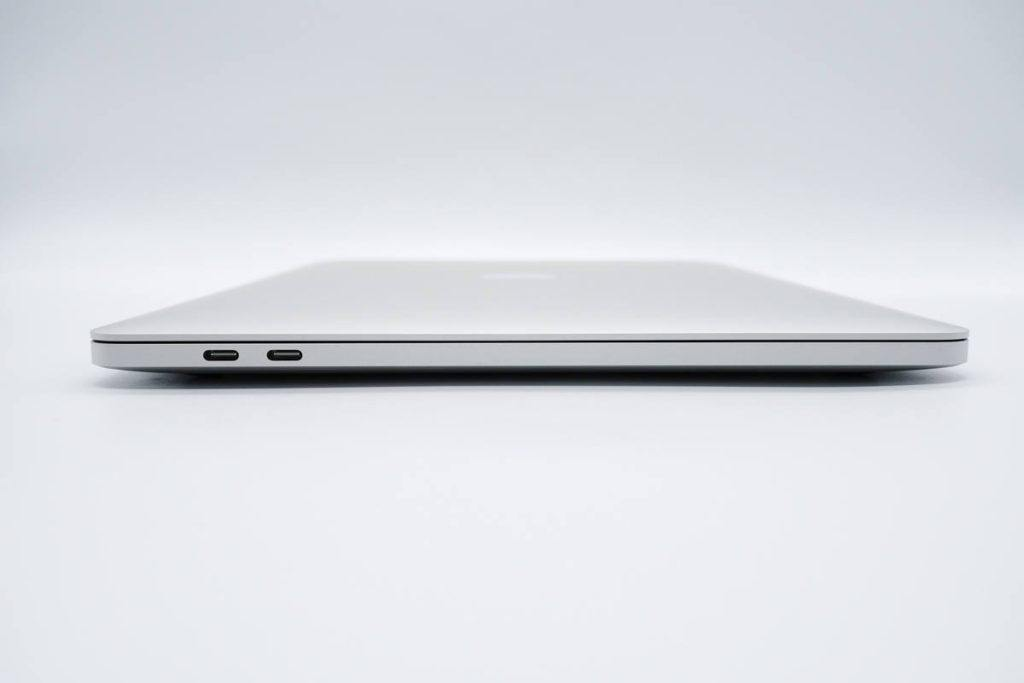

Il nuovo MacBook Pro M2 rilasciato quest'anno da Apple è ancora dotato di una porta USB-C, che può realizzare funzioni come ricarica, trasmissione dati ed espansione video.

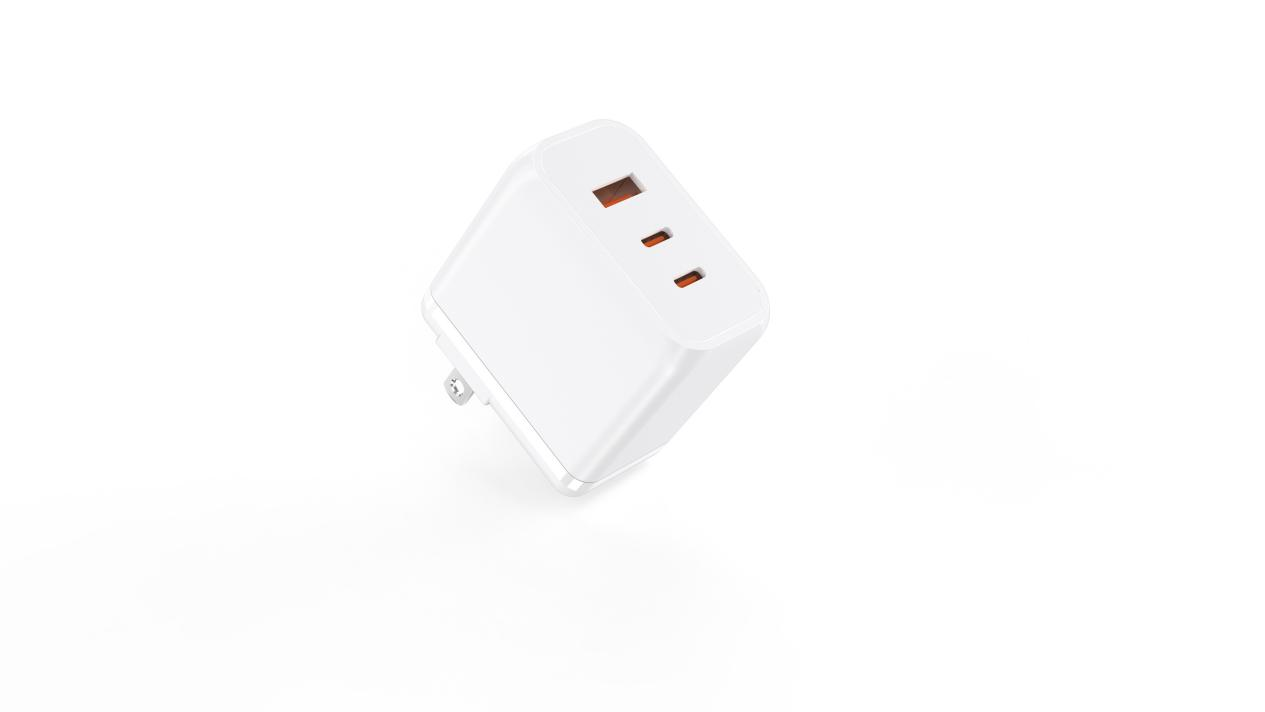

I caricabatterie tradizionali sul mercato sono dotati anche di porte USB-C e possono essere dotati di protocolli di ricarica rapida comeY-CG013 2C1A 65WPD e QC, che possono raggiungere una maggiore potenza.

Pinserimento tenda inferiore

L'inserimento cieco a doppia porta, da un lato, si riferisce alle caratteristiche dell'interfaccia USB-C, che supporta l'inserimento cieco fisico, e dall'altro si riferisce all'inserimento cieco elettrico.

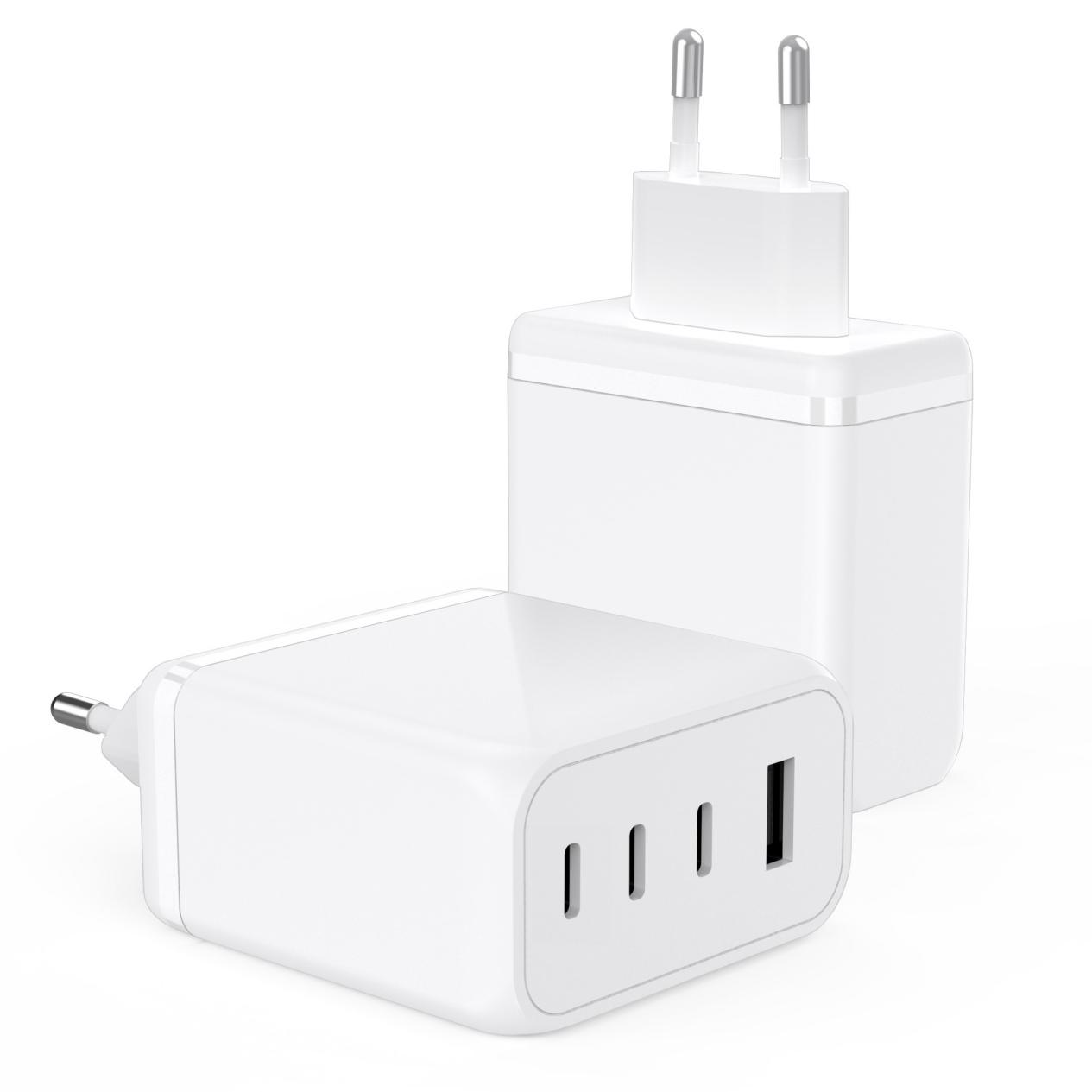

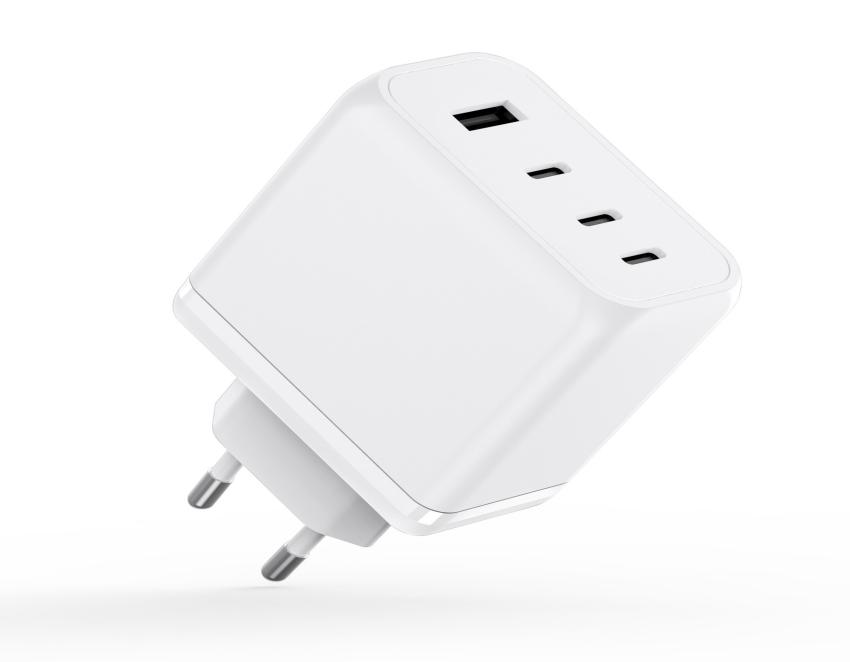

Molti caricabatterie PD ad alta potenza sono ora dotati di due o più porte USB-C.Sebbene siano tutte porte USB-C, la potenza supportata è diversa.L'immagine sopra è un caricabatterie da 100 W di Bull, dotato di 3 porte USB-C e 1 porta di ricarica USB-A.

Ecco i parametri delYIIKOO 100Wcaricabatterie:

Modello: Y-CG007-02

Ingresso: 100-240 V 50/60 Hz 2,5 A max

Uscita: USB-C1/C2: 5 V/3 A, 9 V/3 A, 12 V/3 A, 15 V/3 A, 20 V/5 A

PPS: 3,3 V-11 V/5 A 100 W max

USB-C3: 5 V/3 A, 9 V/3 A, 12 V/2,5 A, 15 V/2 A, 20 V/1,5 A

PPS: 3,3-11 V/3 A 30 W max

USB-A: 5 V/3 A, 9 V/2 A, 12 V/1,5 A, 18 W massimo

Potenza in uscita totale: 100 W max

Si può vedere che in termini di uscita, sia USB-C1 che USB-C2 supportano una potenza di ricarica rapida fino a 20V5A 100W.È possibile ottenere una potenza di ricarica rapida fino a 100 W senza distinguere deliberatamente l'interfaccia, che si chiama inserimento cieco di potenza.

A Ssommario

Secondo le specifiche dell'interfaccia USB-C nel corso degli anni, l'inserimento cieco sembra essere il primo vocabolario apparso sulla porta USB e la parola è come "bocca", non è necessario identificare la parte anteriore e quella posteriore, nessun nucleo di gomma laterale della porta USB-A e l'assenza del design trapezoidale Mirco-USB della porta porta un design standard più piatto e più piccolo, ampiamente utilizzato in vari prodotti intelligenti.

In secondo luogo, l'ispirazione originale dell'inserimento cieco anteriore e posteriore sembra provenire dal porto Lightning.Va detto che Apple è ancora un'azienda tecnologica leader.Tuttavia, l'interfaccia USB-C è dotata di funzioni più complete, maggiore velocità e migliore adattabilità;inoltre, è dotato di un collegamento cieco per l'alimentazione del caricabatterie, che è più una strategia di progettazione del caricabatterie, ma dopotutto non è una porta.Non c'è soluzione;infine, la porta USB-C offre maggiore comodità e limite superiore alla tecnologia moderna e attendiamo con impazienza uno sviluppo continuo e un design innovativo in futuro.
